SMC電磁閥的三大類別圖文解析讓您區分的更加清楚
SMC電磁閥是受電磁控制的工業設備。它是用于控制流體的自動基本組件。它屬于執行器，不僅限于液壓、氣動。在工業控制系統中用于調整介質的方向。、流量、速度等參數。電磁閥可以與不同的電路配合使用以實現所需的控制，并且可以保證控制的準確性和靈活性。電磁閥的種類很多。不同的電磁閥在控制系統中扮演著不同的角色。最常用的是止回閥、安全閥、方向控制閥、速度控制閥。電磁閥原則上分為三類：直動式、步進式直動式、。

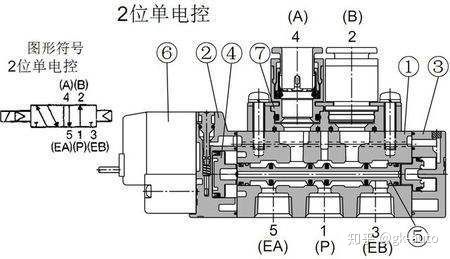

smc電磁閥的工作原理：
電磁閥中有一個封閉的腔，并且在不同位置有通孔。每個孔都連接到不同的油管?？涨坏闹虚g是一個活塞。兩側都有兩個電磁體。側面，通過控制閥體的運動來打開或關閉不同的排油孔，并且進油口始終處于打開狀態，液壓油將進入不同的排油管，然后通過油壓推動氣缸的活塞驅動活塞桿，而活塞桿驅動機械裝置。以這種方式，控制電磁體的運動以控制機械運動。

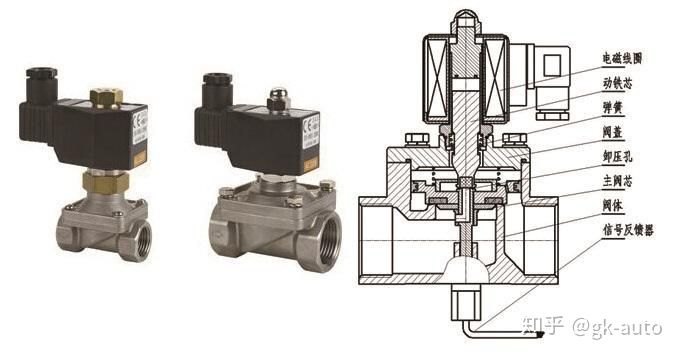

SMC間接先導控制電磁閥
原理：通電后，電磁力打開了導向孔，上部腔室中的壓力迅速減小，在上部和下部之間形成了壓差。流體壓力推動開口部分向上移動，閥門打開。當電源關閉時，彈簧力打開指揮器。該孔是敞開的，并且入口壓力穿過旁通孔以在閥關閉構件周圍迅速形成上下壓力差。流體壓力推動打開構件向下移動并打開閥。
特點：體積小，功率低，液壓范圍上限高，可以任意安裝（需要定制），但必須滿足液壓差條件
2、步進式直接作用電磁閥
原理：它是直接作用和先導操作原理的結合。當入口和出口之間沒有壓力差時，打開電源后，電磁力直接將先導小閥和主閥關閉部分向上提升，然后閥打開。當入口和出口達到起始壓力差時，通電后，電磁力將引導小閥。主閥下部腔室中的壓力升高，而上部腔室中的壓力降低，因此主閥因壓力差而被向上推動。力或介質壓力推動關閉件并向下移動以關閉閥門。
特點：可以在零壓差或真空、高壓下工作，但功率大，必須水平安裝。
3個、直動電磁閥原理：常閉型通電后，電磁線圈產生電磁力將打開的零件從閥座上抬起，閥打開；關閉電源后，電磁力消失，彈簧將閥座上的打開件壓入，閥打開。 （常開型則相反）
特點：可以在真空、負壓、零壓力下正常工作，但直徑一般不超過25mm。
