圖爾克接近開關的接線方法


1、二線式圖爾克接近開關的接線方法


對于二線式加PN型圖爾克接近開關,棕色線與負載相連,藍色線與零電位點相連;對于二線式FNP型圖爾克接近開關,棕色線與高電位相連,負載的一端與圖爾克接近開關的藍色線相連,而負載的另一端零電位點相連。

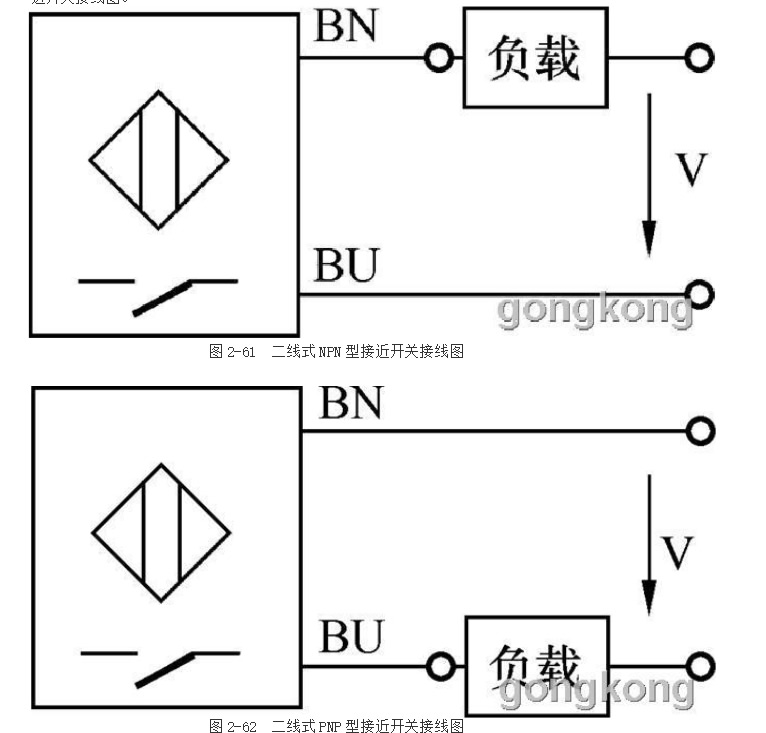

圖2-61和圖2-62所示分別為二線式NN型圖爾克接近開關接線圖和二線式PP型圖爾克接近開關接線圖




2、三線式圖爾克接近開關的接線方法

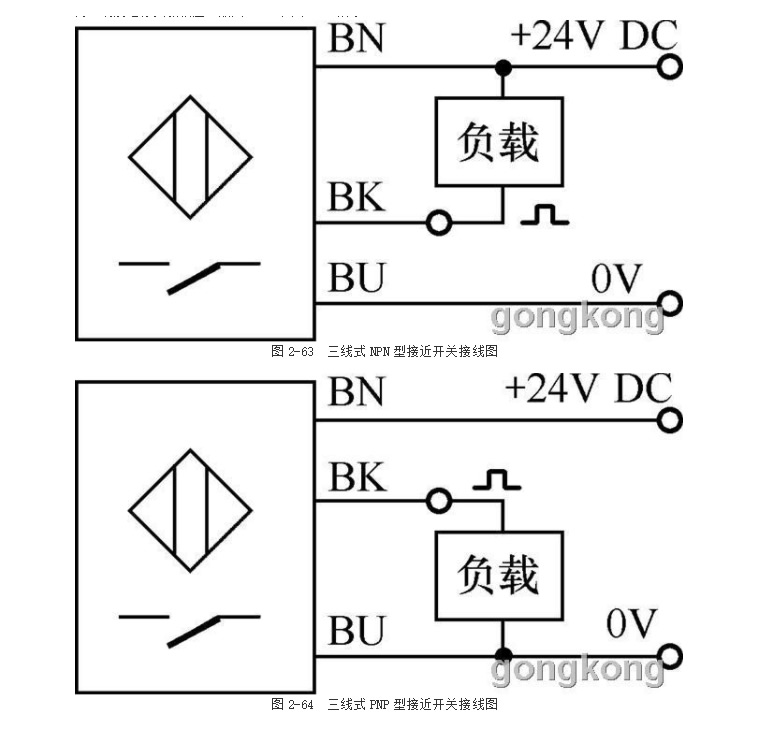

對于三線式PN型圖爾克接近開關,棕色的導線與一端負載,同時與電源正極相連;黑色的導線是信號線,與負載的另一端相連;藍色的導線與電源負極相連。對于三線式P型圖爾克接近開關,


棕色的導線與電源正極相連;黑色的導線是信號線,與負載的一端相連;藍色的導線與負載的另一端及申源負極相連,如圖2-63和圖2-64所示


學者經常不能正確區分N型和PP型的圖爾克接近開關,其實只要記住一點:PNP型圖爾克接近開關是正極開關,也就是信號從圖爾克接近開關流向負載;而NPN型圖爾克接近開關是負極開關,也就是信號負載流向接近開


【例2-21】某設備用于檢測PVC物塊,當檢測物塊時,設備上的24DC功率為12W的報警燈亮,請選用合適的圖爾克接近開關,并畫出原理圖


【解】因?yàn)闄z測物體的材料是P,所以不能選用感應圖爾克接近開關,但可選用電容式圖爾克接近開關。報警燈的額定電流為


查表2-20可知,直流圖爾克接近開關承受的******電流為0.2A,所以采用圖2-64的方案不可行,信號必須進行轉換,原理圖如圖2-71所亓


物塊靠近圖爾克接近開關時,黑色的信號線上產生高電平,其負載繼電器KA的線圈得電,繼電器KA的常開觸頭閉合,所以報警燈EL亮


由于沒有特殊規定,所以PP或NN型圖爾克接近開關以及二線或三線式圖爾克接近開關都可以選用


本例選用三線式PNP型圖爾克接近開關
